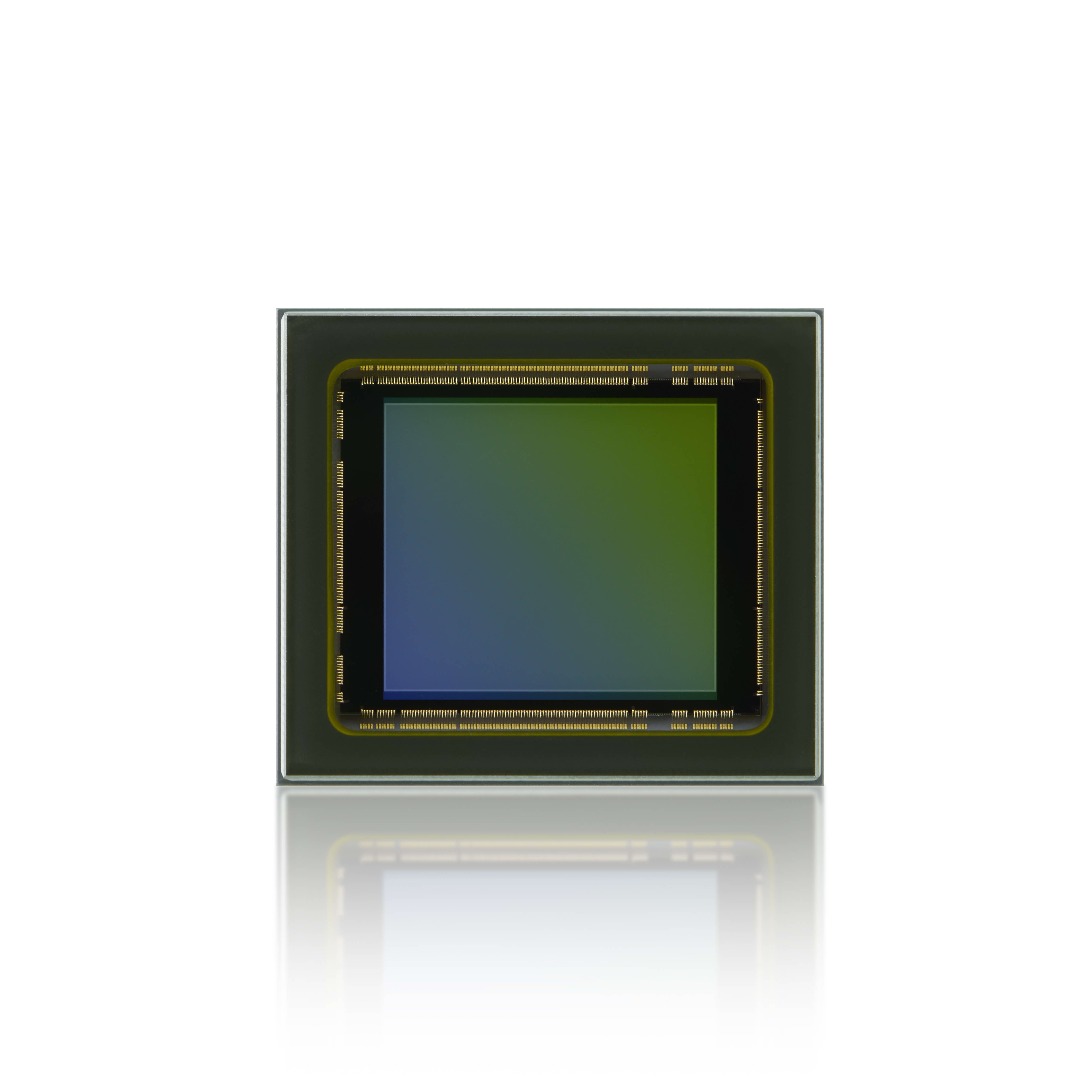

Atsugi, Japón — Sony Semiconductor Solutions Corporation (SSS) ha anunciado hoy el próximo lanzamiento del sensor de imagen CMOS apilado IMX925 con estructura de píxel retroiluminado y obturador global. Este nuevo producto ofrece procesamiento de alta velocidad de 394 fps y un alto recuento de 24,55 megapíxeles efectivos^*1, estando optimizado para los equipos de imagen industriales.

El nuevo sensor está equipado con la tecnología de obturador global Pregius S™ gracias a la estructura de píxel original de SSS, ofreciendo un diseño compacto con el mínimo ruido y un rendimiento de imagen de alta calidad. Este también cuenta con una nueva estructura de circuito que optimiza la lectura de píxeles y el accionamiento del sensor en el convertidor A/D, haciendo que el procesado sea hasta cuatro veces más rápido y con el doble de eficiencia energética que los productos convencionales.^*2

Junto con el IMX925, SSS lanzará tres modelos con diferentes tamaños del sensor y velocidad de fotogramas. La ampliación de la gama de productos ayudará a hacer las tareas de reconocimiento e inspección más rápidas y precisas, mejorando la productividad en el equipamiento industrial, donde cada vez hay una mayor demanda de este tipo de rendimiento superior.

*1 Basado en el método de especificación de píxeles efectivos del sensor de imagen.

*2 Comparado con el sensor de imagen CMOS IMX530 tipo 1.2 de SSS con 24,55 megapíxeles efectivos.

Con el avance de la automatización en las fábricas, ha aumentado la demanda de cámaras de visión industrial capaces de obtener imágenes rápidas y de alta calidad de una gran cantidad de objetos en el terreno de los equipos industriales. Utilizando un obturador global capaz de captar el movimiento de los sujetos sin distorsión junto con una estructura de píxel retroiluminada propietaria, el sensor de imagen CMOS con obturador global de SSS ofrece unas excelentes cualidades de píxel, entre las que se cuenta la alta sensibilidad y la capacidad de saturación. Estos se utilizarán principalmente para reconocer e inspeccionar componentes de precisión tales como dispositivos electrónicos.

El sensor IMX925 es lo suficientemente compacto para ser compatible con la montura C, el estándar más común en las cámaras de visión industrial. Este tiene un total de 24,55 megapíxeles efectivos^*1 y ofrece una frecuencia de imagen mayor que la de anteriores modelos gracias a la avanzada alta velocidad de la señal de proceso. Estas características permiten aumentar la captura de imágenes por unidad de tiempo, de este modo se reduce el tiempo de proceso de medición e inspección, y ayuda a ahorrar energía. También se espera que el producto sea de utilidad en procesos de inspección avanzados, tales como inspecciones 3D que utilizan múltiples datos de imágenes.

Características principales

■Nueva estructura de circuito con accionamiento optimizado del sensor para obtener imágenes a alta velocidad y ahorrar energía

Los nuevos modelos de sensores utilizan una nueva estructura de circuito que optimiza la lectura del píxel y el accionamiento del sensor en el convertidor A/D. La reducción del tiempo de salida de datos permite obtener imágenes a alta velocidad, tanto que el IMX925 cuenta con una frecuencia de imagen de 394 fps, unas cuatro veces más rápido que los productos convencionales.^*2 El consumo de energía es también más del doble de eficiente que los productos convencionales.^*2 La reducción del consumo de energía y sus pequeñas dimensiones y tiempos de inspección contribuirán a mejorar la productividad en diferentes aplicaciones.

■Obturador global con una estructura de píxel original para obtener imágenes de alta definición en un encapsulado compacto

Los nuevos productos están equipados con la tecnología propietaria de obturador global Pregius S de SSS. Los píxeles retroiluminados y la estructura apilada permiten una gran sensibilidad y capacidad de saturación en píxeles muy pequeños, de 2,74 µm. Esta estructura ofrece 24,55 megapíxeles efectivos^*1 en el IMX925 en un tamaño compatible con la montura C tipo 1.2, ofreciendo un gran número de píxeles en un encapsulado compacto. El diseño también garantiza que el sensor pueda captar sin distorsión objetos que se mueven con rapidez, lo que a su vez hace que los productos sean muy útiles en cámaras de visión industrial compactas y de alta definición, que pueden instalarse con facilidad en los equipos y líneas de fabricación.

■Alta transmisión de datos por carril para una mayor precisión y velocidad de la cámara

​ ​ El nuevo producto utiliza la interfaz de alta velocidad de reloj^*3 integrada SLVS-EC de SSS™, que soporta hasta 12,5 Gps/carril. Con la transmisión de datos de imágenes en alta resolución en menos carriles que en el pasado, las opciones del FPGA se amplían, permitiendo el desarrollo de cámaras de alta precisión y alta velocidad.

*3 Un sistema de transmisión que integra el reloj en los datos. No hay necesidad de eliminar el tiempo de retardo entre carriles, lo que da como resultado un diseño de la placa más sencillo y un procesamiento más rápido.

Enlaces de interés

Página de producto IMX925: https://www.sony-semicon.com/en/products/is/industry/gs/imx925-926.html

Tecnología de obturador global: https://www.sony-semicon.com/en/technology/industry/pregius.html　

Interfaz de alta velocidad SLVS-EC™: https://www.sony-semicon.com/en/technology/is/slvsec.html

Especificaciones técnicas

Nota: Pregius S, SLVS-EC y sus logotipos son marcas comerciales o marcas registradas de Sony Group Corporation o sus afiliadas.
